您的位置： 首頁 > 產品頻道 > 非標激光切割專機定制 > 高精度五軸激光切割機床

大國重器

在三維激光切割領域，三維激光切割機由于是六軸串聯、懸臂的結構，這種結構在切割速度與切割精度上都有很大的瓶頸。對于熱成型鋼、精密鈑金件等行業的客戶，這種結構沒有辦法滿足終端客戶對精度跟效率的要求，為此我們開發了高精度五軸激光切割機床。此機床選用高能量轉換效率的光纖激光，采用無限回轉雙擺頭切割頭，并且按照CNC機床的標準裝配，整機結構響應快，切割精度高。歡迎廣大客戶提前咨詢！

Stark三維五軸光纖激光切割整機床技術參數

型號	STK-S-3015	STK-S-4020
加工幅面（mm*mm）	3000*1500	4000*2000
加工零件	三維曲面、異型管件、平面金屬件	三維曲面、異型管件、平面金屬件
X軸三維切割行程	3000	4000
Y軸三維切割行程	1500	2000
Z軸三維切割行程	600	600
X、Y、Z快移速度（m/min）	50	50
機床定位精度 X、Y、Z（mm）	±0.05	±0.05
重復定位精度 X、Y、Z（mm）	±0.03	±0.03
工作臺	旋轉/移動工作臺	旋轉/移動工作臺
激光器類型	光纖	光纖
激光器功率（W）	500—4000	500—4000
設備電力需求	380VAC±10%/50Hz	380VAC±10%/50Hz
設備重量（≈t）	15	20
主機尺寸（長寬高/mm）	650045004000	750050004000
標配離線導圖軟件，可選配多工位工作臺、變位機、抽煙除塵工作室

Stark高精度五軸激光切割機床與三維激光切割機相比的優點

機型對比	結構方式	重復定位精度	效率	離線導圖軟件	切割范圍
三維激光切割機	六軸機械手吊裝或立裝	±0.15mm	一般	選配，使用有局限性	最大直徑3米以內半球形區域，切割有死角（跟機械手臂展有關）
高精度五軸光纖激光切割機床	龍門五軸聯動機床（使用五軸數控系統）	±0.03mm	機械手方式的3到5倍	標配，使用便捷	行程：3m1.5m;4m2m；切割幅面內無死角，并可兼顧平面激光切割

高精度五軸光纖激光切割機床行程范圍內沒有死角，可以全幅面切割；一般的六軸機器人三維激光切割由于每個關節都有限位，所以切割范圍會大打折扣，比較圖示如下：

以三維五軸切割機床STK-S-3015為例

平面加工范圍	三維加工范圍	Z偏差補償
X2D=2160	X3D=1500	330
Y2D=3660	Y3D=3000	330
Z2D=800	Z3D=800	330

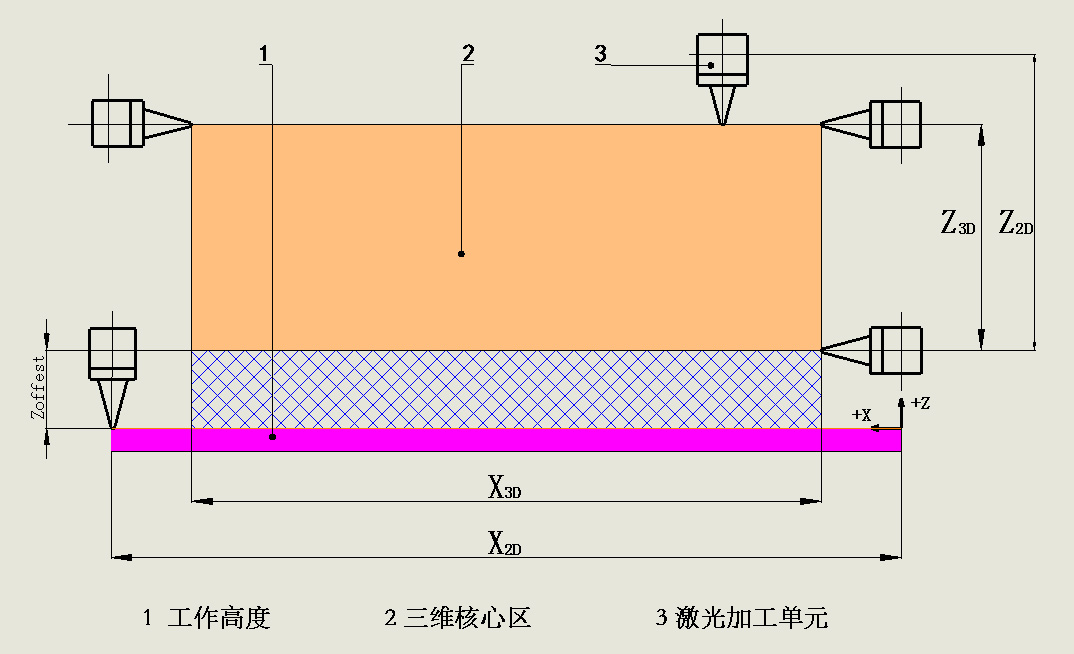

三維五軸切割機床工作區域(核心區)取決于配備的激光加工單元。Z軸零點設計B、C軸的回轉點

三維工作區域

核心區

核心區就是與B、C軸位置無關的無限制使用的三維工作區域

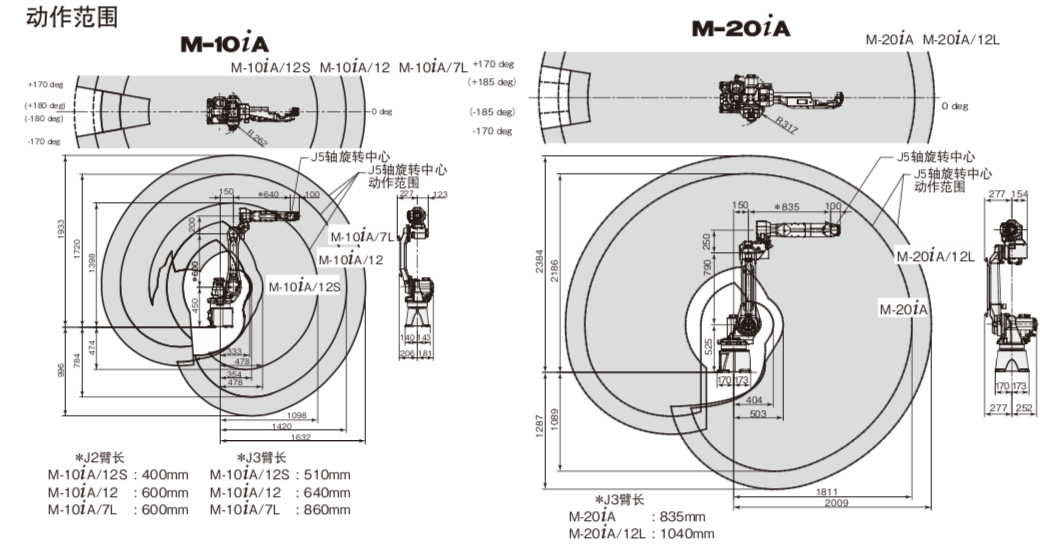

三維激光切割機切割范圍示例（FANUC-M10iA/M20iA）

切割動作范圍

切割視頻

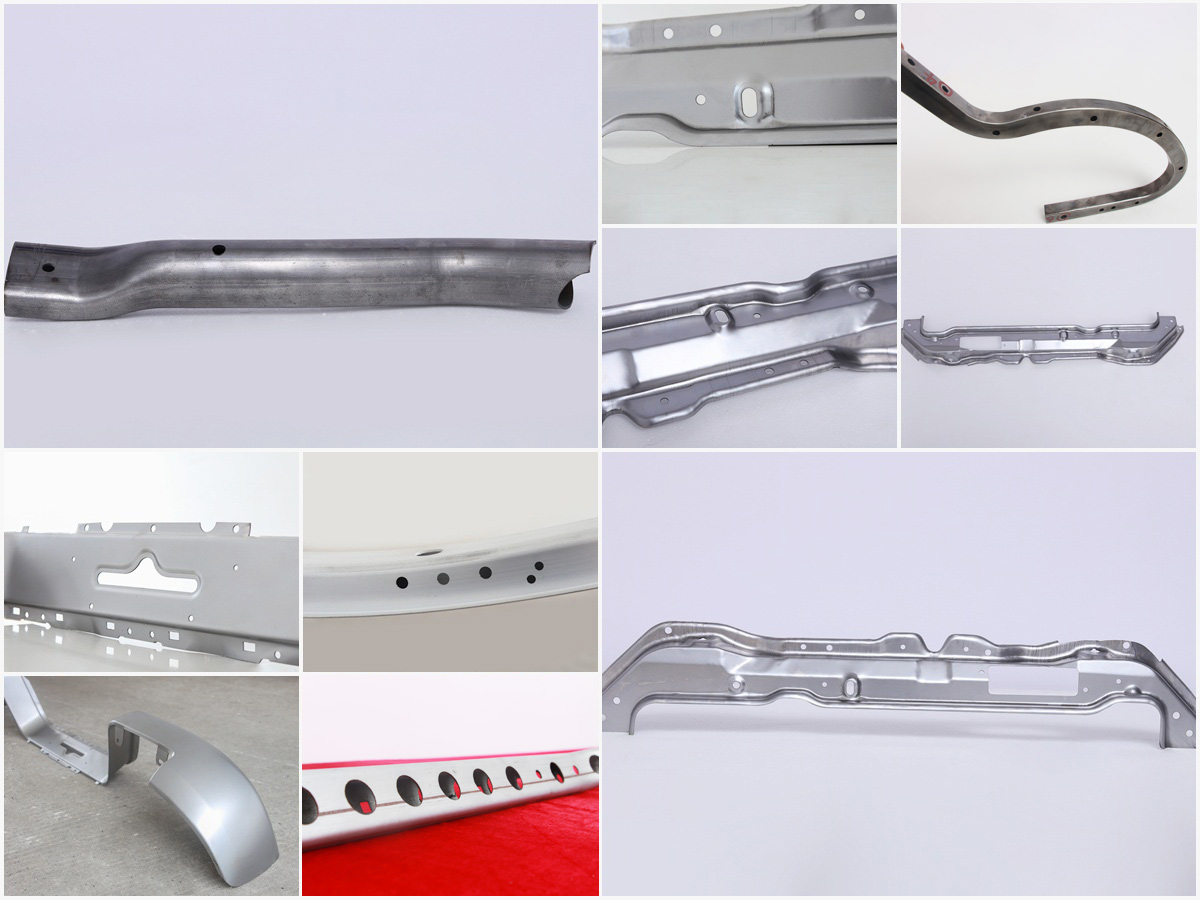

切割樣件展示

切割產品樣圖

研發專利

斯塔克研發專利

歡迎有需求企業前來咨詢訂購，只需提您的需求，專屬工程師即可給予您最好的解答

特別說明：

1.各機型配置及參數可根據客戶要求定制，網站中的數據值反映的是一定條件下的能力，驗收條件依據合同或技術方案。

2.被加工物雖然屬于同一種規格品種，但是由于加工部位、表面狀況、材料成分的不同，或因加工形狀的不同，有時候在加工性能和品質上會產生差異。
